在噴涂系統的實際應用過程中,很多人對噴槍管道并沒有太多的關注,考慮將設備收回,將空氣管道與管道連接起來使用起來非常簡單。
實際上,事實并非如此。 如果在開發噴霧系統的過程中沒有注意到這一點,很容易引起一系列問題。 例如,噴槍不噴漆,噴槍不放氣等問題直接反映了噴槍上的問題。 有些完全沒有反應。
因此,這些基本上是不注意噴涂系統管道的結果。 自動噴涂系統應如何布置管道,以免引起問題?

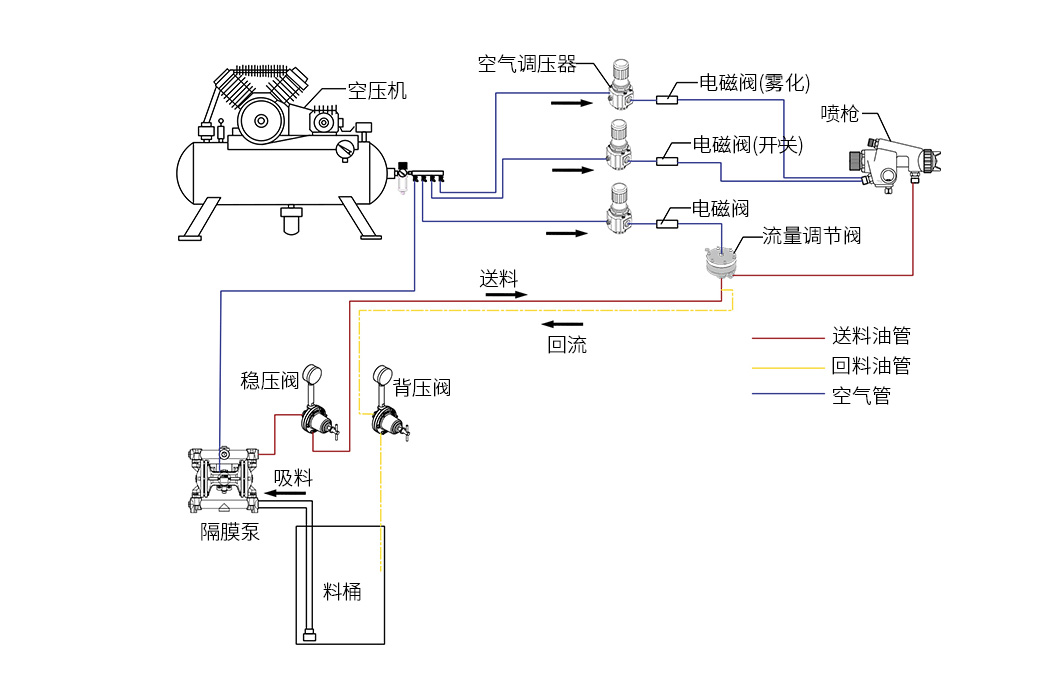

噴霧系統接線圖
在自動噴涂系統中,往復機配有4支噴槍。 基本配置是一組用于供油的4個隔膜泵和一組5加侖的攪拌器。
首先,讓我們看一下油路,選擇8MM主管和6MM主管。 在這里,我們使用WA-101口徑1.0毫米槍(不同型號和口徑槍略有不同)。
在此應該注意的是,氣體或油路應該更好地充電,以確保足夠的油或氣量。 油路相對簡單。 主管使用第一個噴槍,然后將油返回第二個噴槍,依此類推,直到最后一個噴槍返回油漆桶。
氣管有點復雜,但是請記住,它沒有錯。 針不得與霧化連接,即,噴槍上的CYL孔不應與霧化的CAP和FAN相連,否則噴槍不會被擊中。 開啟的主要原因是霧化消耗的空氣量太大,會降低發射針的氣壓,從而導致噴槍無法開啟的現象。 因此,最好分為兩個主管或三音主管(使用FAN進口噴槍)。 這使得更容易獨立地控制每個氣路。
此外,最后應該強調的是,先進的進氣電磁閥,然后壓力調節閥最終將進入噴槍。 此順序不應弄錯。 在實際過程中出了點問題,主要是因?yàn)殡姶砰y還具有一定的減壓作用。 空氣壓力對噴槍不是很精確,因此霧化調整得很好。
