上下料輸送系統由鏈條輸送、 上下料輸送帶兩部份組成，在整個系統中起到一個銜接的作用， 其三條輸送帶在自動運行時保持同步。 其中鏈條輸送帶為電磁調裝臵， 上下料輸送帶同為一變頻器控制，通過旋轉編碼器反饋信號采樣運算后進行同步調節。

上下料輸送帶

主要作用是上料時鋁型材由水平到垂直， 上料時由垂直到水平形成一個平滑的過渡。以防止鋁材擺動、表面刮花。它與輸送鏈成 40 度角度，其上下料與輸送鏈的運行速度均由 PLC經過精密計算，以保其三者在空間上的同步。主要組成：由一臺電機帶動輸送帶運行， 輸送帶上裝有防滑擋板， 以保證鋁材有次序平穩地上落架。

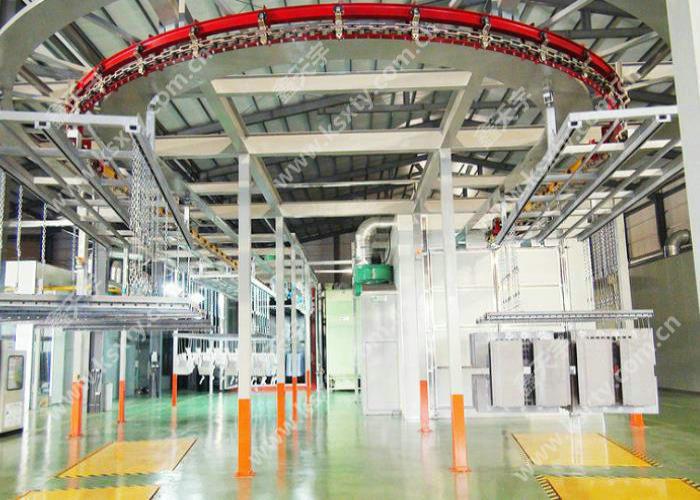

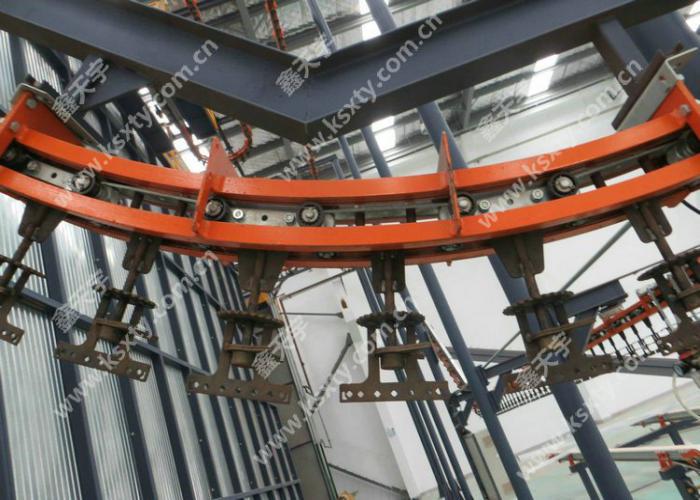

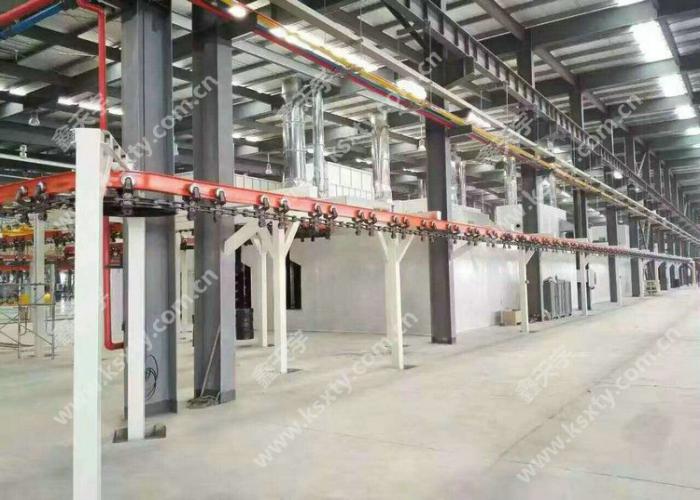

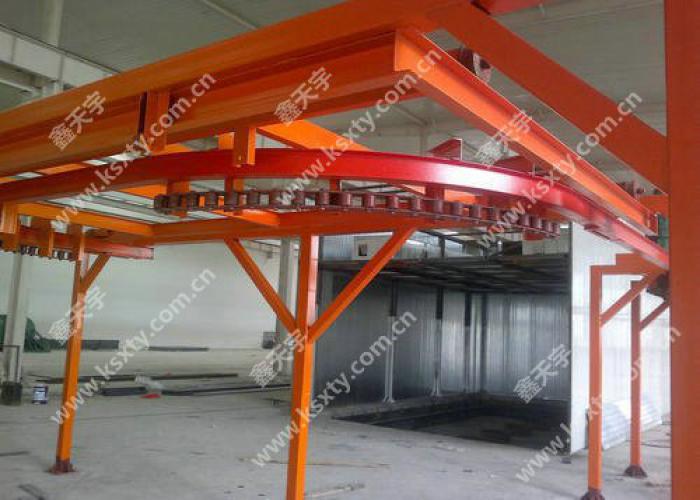

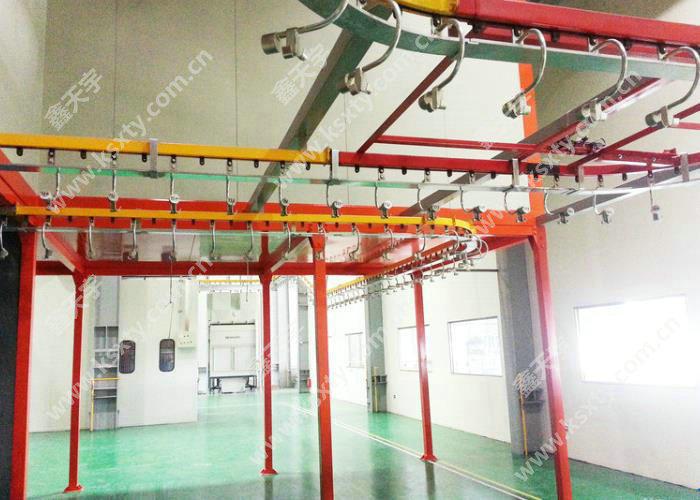

輸送鏈

由一條萬向輸送鏈帶動鋁型材以指定的路軌移動， 整條線鏈條長度在 100～150 米，可耐高溫。其運行速度與噴槍數量和噴粉厚度有關， 一般情況下單面十二支噴槍的話輸送鏈運行速度在1.5 ～2m/min。
